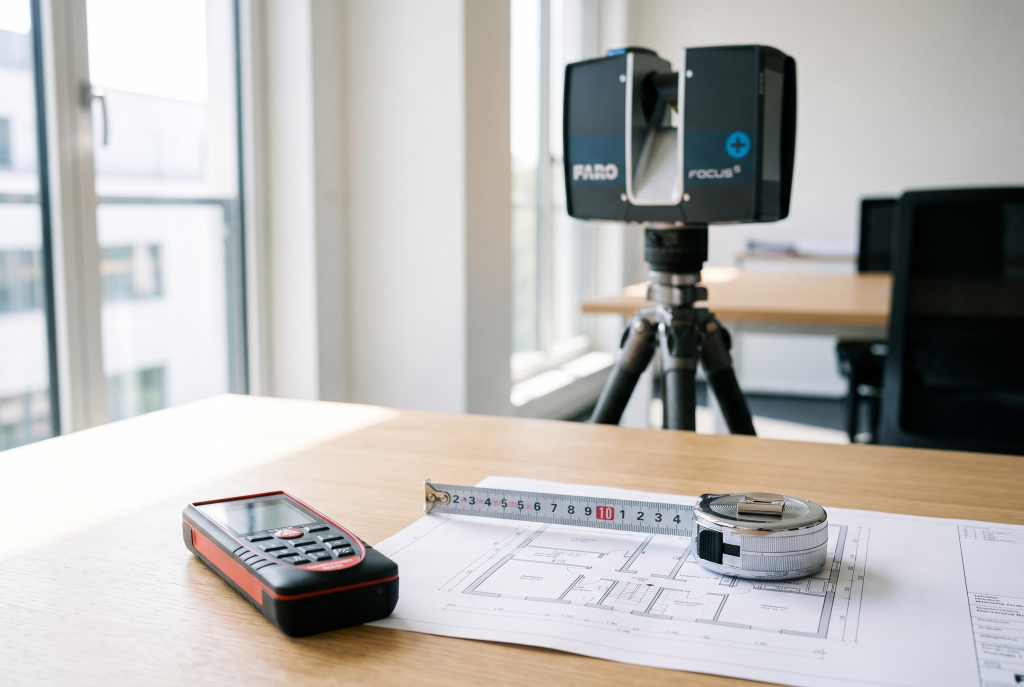

Scan 3D ou relevé manuel : ce que ça change vraiment sur votre chantier

La réponse courte : le relevé manuel mesure ce que vous avez pensé à mesurer, le scan 3D capte tout, y compris ce que vous n’aviez pas prévu. C’est toute la différence. Sur un local technique dense, le décamètre et le carnet finissent toujours par produire une cote manquante ou une cote fausse. Le nuage de points, lui, ne trie pas : il enregistre l’existant tel qu’il est, et on y retourne autant de fois qu’on veut, des mois plus tard, sans remettre un pied sur site.

Cela ne veut pas dire que le relevé manuel est mort. Sur un petit local carré, sortir un scanner n’a aucun sens. La vraie question n’est donc pas « quelle méthode est la meilleure », mais « à partir de quel niveau de complexité le relevé manuel commence à vous coûter plus cher qu’il ne vous fait économiser ». C’est ce que cet article détaille : le temps réellement passé, la fiabilité des cotes, ce que chaque méthode produit comme livrable, et le coût des erreurs quand elles se découvrent au moment le plus cher, c’est-à-dire sur le chantier.

Ce que fait vraiment un relevé manuel

Un relevé manuel, c’est un technicien, un télémètre laser, un décamètre, un carnet et beaucoup de rigueur. Il parcourt le site, il mesure, il croque, il annote. Puis il rentre au bureau et il redessine tout ça au propre en DAO. C’est une méthode éprouvée, et sur un bâtiment simple, elle fonctionne très bien depuis des décennies.

Le problème n’est pas la méthode, c’est ce qu’elle suppose : que vous sachiez à l’avance ce qui va compter. Or sur un site industriel ou un bâtiment technique, personne ne le sait à l’avance. On mesure les murs, les hauteurs, les ouvertures. On note les gros passages de gaines. Et six semaines plus tard, en phase études, quelqu’un demande la hauteur exacte sous une poutre secondaire, ou la position d’une reprise en attente derrière un rack. Cette cote-là, personne ne l’a prise. Il faut retourner sur site.

À cela s’ajoutent trois faiblesses structurelles, qui n’ont rien à voir avec le sérieux de l’opérateur :

• L’accumulation d’erreurs. Chaque mesure porte sa propre incertitude. Enchaînez trente mesures le long d’un couloir, et l’écart cumulé en bout de course n’a plus rien d’anecdotique. Sur un bâtiment ancien où plus rien n’est d’équerre, c’est encore pire, parce que le relevé suppose implicitement des angles droits qui n’existent pas.
• Les zones inaccessibles. Ce qui est en hauteur, derrière un équipement en service, au-dessus d’un faux plafond ou dans une zone à accès restreint est souvent estimé plutôt que mesuré. L’estimation devient une cote sur le plan, et plus personne ne se souvient qu’elle était une estimation.
• La perte d’information. Le carnet du technicien contient toujours plus que le plan final. Ce qui n’a pas été jugé utile au moment du dessin est perdu. Si le besoin change, il faut y retourner.

Le relevé manuel ne produit pas une image du réel. Il produit une sélection du réel, faite le jour du relevé, par une personne qui ne pouvait pas deviner toutes les questions à venir.

Ce que fait un scan 3D laser

Un scanner laser terrestre posé sur trépied envoie des centaines de milliers de points de mesure par seconde et enregistre la distance et l’angle de chacun. En quelques minutes par station, il produit un nuage de points : des millions de coordonnées qui décrivent la totalité de ce qui était visible depuis ce point de vue. On déplace l’appareil, on recommence, et on assemble les stations entre elles pour couvrir l’ensemble du site.

Le résultat n’est pas un plan, c’est une donnée. Une matière première. Et cela change trois choses de façon assez radicale.

Vous mesurez après coup

Une fois le nuage livré, chaque cote se prend à l’écran. La hauteur sous poutre que personne n’avait prévue, la distance entre deux brides, le diamètre d’une gaine : tout est déjà là. Vous n’avez pas besoin de retourner sur site, parce que le site est dans le fichier. Cet argument paraît théorique tant qu’on ne l’a pas vécu, et il devient évident la première fois qu’il vous évite un déplacement en urgence à 300 kilomètres.

Il n’y a plus d’erreur cumulée

Chaque point est mesuré depuis la station, pas depuis le point précédent. Il n’y a donc pas d’effet boule de neige le long d’un couloir. Les scanners terrestres actuels travaillent typiquement à une précision de l’ordre du millimètre à quelques millimètres selon la distance, ce qui est très au-delà de ce dont a besoin la majorité des projets bâtiment. Sur un existant tordu, le nuage montre les défauts au lieu de les gommer, et c’est précisément ce que vous voulez : un mur qui n’est pas d’aplomb, mieux vaut le savoir avant de commander la menuiserie.

La donnée est réutilisable

Le nuage de points sert à produire une maquette BIM, mais aussi à faire un contrôle de conformité, un métré, une étude d’implantation, un DOE. Le même relevé peut resservir dans trois ans, pour un besoin qui n’existait pas au moment du scan. Un carnet de relevé, non.

À savoir : un scan produit aussi des photos panoramiques calées sur le nuage. Concrètement, vous pouvez « revisiter » le site à l’écran, voir l’étiquette d’une vanne ou lire une plaque signalétique que personne n’avait relevée. C’est souvent ce détail qui convainc les exploitants.

Le comparatif, poste par poste

Comparons sur ce qui compte pour un maître d’ouvrage : le temps sur site, le temps au bureau, la fiabilité, l’exhaustivité et ce qui reste à la fin.

Le tableau montre l’essentiel : le scan gagne partout, sauf sur le coût d’entrée et sur les cas simples. C’est exactement là que se situe l’arbitrage, et c’est pour cela qu’il ne faut pas raisonner en dogme mais en complexité de site.

Les cas où le relevé manuel suffit encore

Soyons honnêtes, un bureau d’études qui vous dit que le scan est toujours la bonne réponse vous vend son matériel, pas votre intérêt. Le relevé manuel reste le choix rationnel dans plusieurs situations :

• Un local unique, simple et accessible. Un bureau rectangulaire, quatre murs, deux ouvertures : le télémètre suffit, et il suffira toujours.
• Un besoin ponctuel et fermé. Vous avez besoin de trois cotes précises pour commander une pièce, et vous savez exactement lesquelles. Le scan serait du gaspillage.
• Une vérification ciblée. Contrôler qu’un élément posé est bien à la cote prévue ne nécessite pas de rescanner l’ensemble.
• Un budget très contraint sur un projet à faible enjeu. Si l’erreur potentielle coûte moins cher que le relevé, le calcul est vite fait.

Le basculement se fait généralement quand trois facteurs se cumulent : la densité technique (beaucoup de réseaux, de structures, d’équipements), la difficulté d’accès (hauteur, exploitation en cours, zones sensibles), et l’incertitude sur les besoins futurs (vous ne savez pas encore tout ce que vous allez devoir mesurer). Dès que deux de ces trois cases sont cochées, le scan redevient l’option économique, même si sa facture initiale est plus élevée.

Le coût réel d’une cote fausse

C’est le point que les tableaux comparatifs oublient toujours, parce qu’il n’apparaît dans aucun devis. Une erreur de relevé ne coûte rien tant qu’elle reste sur le plan. Elle coûte cher au moment précis où elle se révèle, c’est-à-dire quand les équipes sont sur place et que le matériel est commandé.

Déroulons la chaîne, telle qu’elle se produit réellement :

• Une gaine est dessinée à un endroit où, en réalité, passe une poutre que personne n’avait relevée.
• L’entreprise s’en aperçoit en posant. Elle arrête, elle appelle.
• Le bureau d’études rouvre le dossier, cherche une solution de contournement, redessine.
• Le nouveau tracé impose un accessoire qui n’était pas au marché. Il faut le commander.
• Pendant ce temps, l’équipe attend ou part sur un autre poste. Le planning glisse.
• Le lot suivant, qui devait intervenir derrière, décale à son tour.
• Un avenant tombe.

La cote manquante coûtait quelques minutes de relevé. Sa conséquence coûte des jours d’immobilisation et un surcoût qui n’apparaissait dans aucune ligne budgétaire. Et le pire, c’est que ce scénario ne se produit presque jamais une seule fois sur un projet complexe : il se produit trois ou quatre fois, à des endroits différents.

Fiabiliser l’existant en amont ne se compare pas au prix d’un relevé. Ça se compare au prix des reprises qu’on n’aura pas à faire.

C’est la raison pour laquelle nous poussons le scan sur les sites denses, et pas par principe technologique. Sur un local technique, une chaufferie, un site industriel en exploitation, le nombre de cotes qui comptent est tellement élevé qu’il est statistiquement certain qu’il en manquera. Autant tout capter d’un coup.

Comment se déroule une campagne de scan

Beaucoup de clients imaginent une opération lourde. Dans les faits, le déroulé est simple et la présence sur site est courte.

Avant : la préparation

On cadre le périmètre exact à relever, l’usage final attendu (maquette BIM, plans, contrôle, métré), et les contraintes du site : horaires, autorisations, zones sensibles, équipements en service. Cette étape conditionne tout le reste, parce que le niveau de détail utile dépend de ce que vous ferez de la donnée.

Pendant : le relevé

Le scanner est posé, il tourne, on le déplace. La mesure est sans contact : rien n’est touché, rien n’est démonté, et il n’est en général pas nécessaire d’arrêter la production. Des cibles ou des points de calage sont posés pour permettre l’assemblage des stations. C’est le moment où l’exploitant se rend compte que ça ne le dérange pas.

Après : le traitement

Les stations sont assemblées et recalées entre elles, le nuage est nettoyé (on retire les personnes qui passaient, les reflets parasites), puis géoréférencé si le projet le demande. Ensuite seulement commence la production du livrable : plans, coupes, ou maquette BIM au niveau de détail convenu.

Le point qui compte : le nuage vous appartient. Même si vous ne commandez aujourd’hui que des plans 2D, la donnée reste exploitable pour une maquette BIM plus tard, sans repasser par la case relevé.

Questions fréquentes

Faut-il arrêter la production pour scanner un site industriel ?

Non, dans la très grande majorité des cas. Le relevé est sans contact et le scanner se déplace autour des installations en fonctionnement. Il faut simplement organiser les accès et respecter les règles de sécurité du site. Les zones à contraintes particulières se traitent au cas par cas lors de la préparation.

Quelle précision peut-on attendre ?

Les scanners terrestres actuels travaillent à une précision de l’ordre du millimètre à quelques millimètres selon la distance et les conditions. C’est largement supérieur au besoin réel de la plupart des projets bâtiment, où la tolérance utile se situe plutôt au centimètre. La précision finale du livrable dépend ensuite autant de la qualité de l’assemblage des stations que de l’appareil lui-même.

Combien de temps entre le scan et la livraison de la maquette ?

Le relevé sur site est la partie courte. Le délai réel dépend de la surface, de la densité technique et surtout du niveau de détail demandé pour la maquette. C’est pour cela qu’on définit l’usage final avant de scanner : une maquette destinée à des plans d’exécution ne demande pas le même travail qu’un modèle d’implantation.

Le scan 3D remplace-t-il le bureau d’études ?

Non, et c’est un malentendu fréquent. Le scan produit une donnée brute, pas un livrable. Un nuage de points ne se lit pas sur un chantier. Toute la valeur est dans ce qu’on en fait : le recalage, le nettoyage, la modélisation au bon niveau de détail, la production de plans exploitables. Le scanner est un outil, pas une prestation.

Peut-on scanner un bâtiment ancien ou un site patrimonial ?

C’est même l’un des cas où le scan apporte le plus. Sur un bâti ancien, rien n’est d’équerre, les épaisseurs varient et les hypothèses classiques du relevé manuel tombent. Le nuage capte la géométrie réelle, avec ses irrégularités, sans rien toucher au bâtiment.

Ce qu’il faut retenir

Le relevé manuel n’est pas dépassé, il est simplement limité par nature : il ne peut restituer que ce que quelqu’un a décidé de mesurer, le jour où il l’a mesuré. Tant que le site est simple et le besoin fermé, cette limite ne coûte rien. Dès que le site devient dense, difficile d’accès ou que le besoin risque d’évoluer, cette limite se paie, et elle se paie sur le chantier, au pire moment.

Le scan 3D ne vous vend pas de la précision pour la précision. Il vous vend le fait de ne plus avoir à deviner ce qui comptera. C’est un changement de posture : on ne prépare plus le relevé en fonction des questions qu’on se pose aujourd’hui, on capte l’existant une bonne fois, et on répond aux questions au fur et à mesure qu’elles arrivent.

Si vous hésitez sur votre propre projet, le meilleur réflexe reste de décrire le site à un bureau d’études et de demander franchement si le scan se justifie. La réponse honnête est parfois non.
